Аналіз конструкцій та застосування муфт в галузі машинобудування

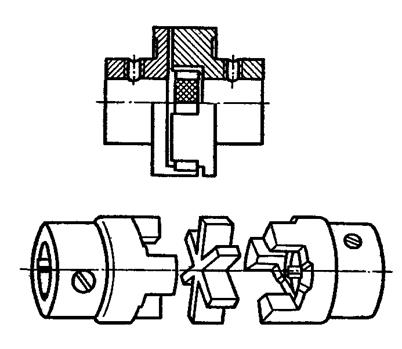

Рис. 2.1.2. Муфта пружна з зірочкою
Кулачки входять у відповідні западини проміжного між напівмуфтами пружного елементу - зірочки, виготовленої з гуми. Дана муфта є компактною та надійною в експлуатації. Матеріал напівмуфт - сталь Ст3. Такі муфти допускають більші кутові та радіальні зміщення, ніж втулочно-пальцеві. Відповідно вищою є демпфіруюча здатність. Поверхні зірочок перевіряють на зминання.

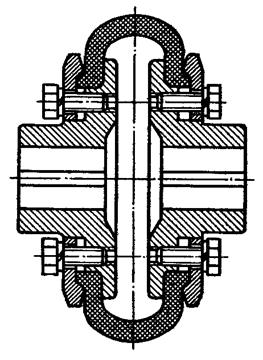

В машинобудуванні застосовують цілий ряд пружних муфт, у яких пружні гумові елементи працюють на кручення і на зсув. До таких муфт відносяться, наприклад, муфти з пружними оболонками. Муфта з тороподібною оболонкою (рис. 2.1.3.) складається з двох напівмуфт, пружної оболонки, яка по формі нагадає автомобільну шину, і двох кілець, які за допомогою гвинтів закріплюють оболонку на напівмуфтах. Розміри регламентуються ДСТУ 2124–93 (замість ГОСТ 20884–82). Навантажувальна здатність муфти залежить від конструкції та матеріалу оболонки і корду; наближену перевірку гумової оболонки можна виконати по напруженню кручення і по напруженню зсуву. Переваги муфти: здатність компенсувати значні неточності встановлення з’єднуваних валів, легкість складання, розбирання і заміни пружного елемента. Муфти з пружними оболонками мають перспективи широкого застосування у вітчизняному машинобудуванні.
Отже, муфти з неметалевими, переважно гумовими, пружними елементами отримали досить широке використання в сучасному машинобудуванні завдяки відносній простоті конструкції та дешевизні виготовлення, високим компенсаційним властивостям і гарній здатності демпфірування. Вони володіють також гарною електроізолюючою здатністю і т.д. Через низьку міцність гум і пластмас в порівнянні з металевими ці муфти застосовуються для передачі малих і середніх обертальних моментів. Довговічність гумових елементів нижче, ніж стальних. Гума поступово втрачає свої пружні властивості – старіє. Однак через значні переваги муфт з неметалевими пружними елементами розробка нових та удосконалення існуючих конструкцій муфт цього типу є досить перспективним напрямком.
